Was ist eine Crimptechnik?
Crimptechnik bezeichnet ein Verfahren zur dauerhaften Verbindung von elektrischen Leitern mit Kontakten durch plastische Verformung. Dabei wird ein Crimpkontakt durch einen definierten Pressvorgang mechanisch mit dem Leiter verbunden. Das Ziel ist eine dauerhaft stabile, niederohmige Verbindung, die sowohl elektrische als auch mechanische Anforderungen erfüllt.
Crimpverbindungen sind in industriellen Serien Anwendungen verbreitet, weil sie reproduzierbar herstellbar sind und sich gut prozessüberwachen lassen.
Funktionsprinzip der Crimpverbindung
Beim Crimpen werden Leiter und Kontakt unter definiertem Druck gezielt plastisch verformt. Dabei werden die Litzen des Leiters verdichtet und dauerhaft mit dem Kontaktmaterial verbunden. Bei fachgerechter Ausführung entsteht eine form- und kraftschlüssige sowie gasdichte Verbindung. Dadurch wird das Eindringen von Feuchtigkeit und die damit verbundene Korrosion im Kontaktbereich reduziert, während ein dauerhaft niedriger Übergangswiderstand gewährleistet wird.
Voraussetzung für eine zuverlässige Crimpverbindung ist die korrekte Abstimmung von Leiterquerschnitt, Litzenaufbau und Geometrie des Crimpkontakts. Ebenso entscheidend ist die Verwendung geeigneter, auf den jeweiligen Kontakt und Leiter abgestimmter Crimpwerkzeuge.
Prozessabsicherung und Qualitätskontrolle
In der Serienfertigung wird die Crimpqualität typischerweise über eine Kombination aus:
- Qualifizierten Werkzeugen und definierten Einstellungen
- Prozessbegleitender Kontrolle (Werkzeugüberwachung, Stichproben)
- Endprüfung des Kabelsatzes (elektrisch)
abgesichert.
Welche Kontrollen im Detail erforderlich sind, hängt von der Anwendung und Spezifikation ab (z. B. sicherheitsrelevant, Leistung, Vibration, Temperatur).
Neben elektrischen Prüfungen werden Crimpverbindungen häufig auch mechanisch geprüft. Typisch ist die Crimpzugprüfung, bei der die Zugfestigkeit der Verbindung gemessen wird, um sicherzustellen, dass Leiter und Kontakt ausreichend mechanisch verbunden sind.

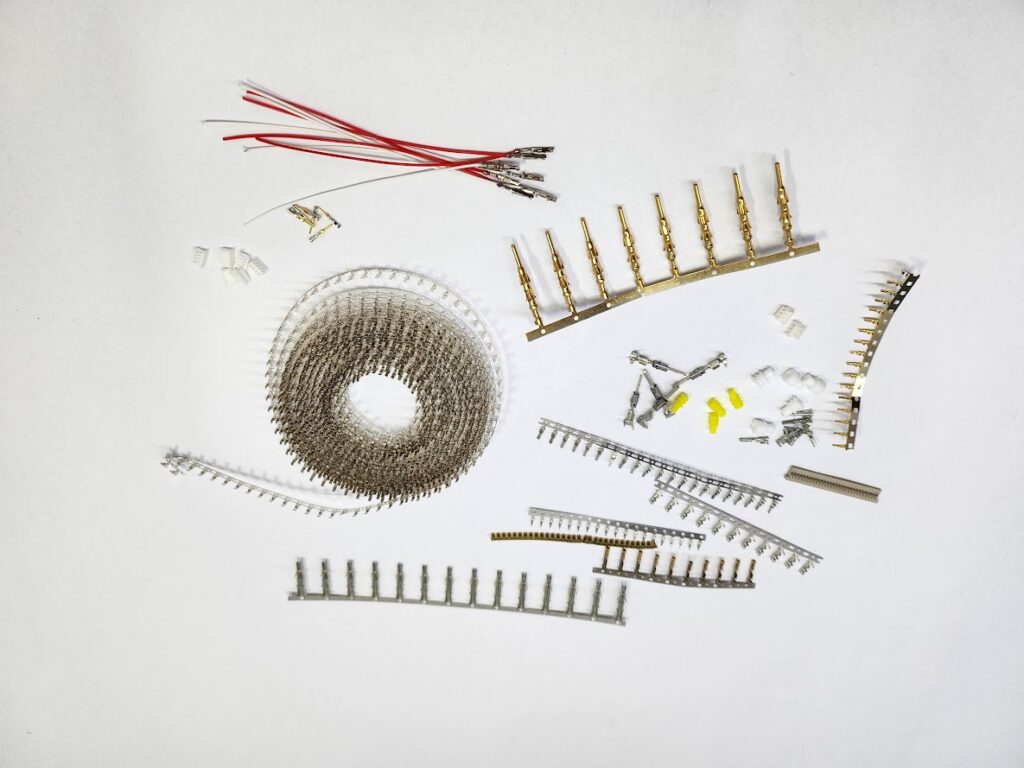

Einsatzbereiche der Crimptechnik
Crimpverbindungen kommen in der Kabelkonfektion überall dort zum Einsatz, wo elektrische Leiter dauerhaft, zuverlässig und reproduzierbar mit Kontakten oder Steckverbindern verbunden werden müssen. Durch die definierte plastische Verformung des Crimpkontakts entsteht eine gasdichte Verbindung zwischen Leiter und Kontaktmaterial. Diese gewährleistet eine hohe elektrische Leitfähigkeit sowie eine dauerhaft stabile mechanische Verbindung.
Typische Anwendungen der Crimptechnik finden sich in zahlreichen Bereichen der industriellen Elektrotechnik. Sie wird insbesondere bei der Konfektionierung von Steckverbindern für Maschinen und Anlagen, bei der Kontaktierung von Leitungen in Kabelsätzen und Kabelbäumen sowie beim Anschluss von Sensoren, Aktoren und Steuerleitungen eingesetzt.
In der Praxis wird die Crimptechnik beispielsweise eingesetzt für:

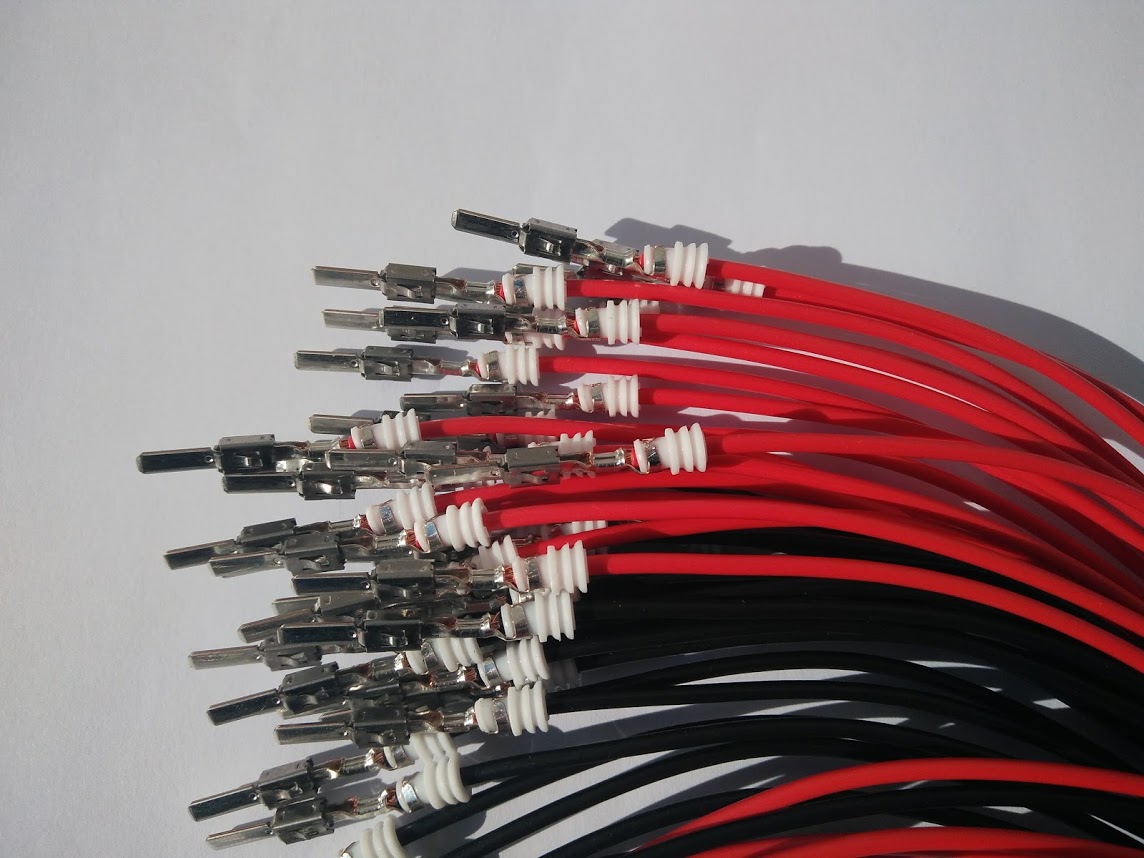

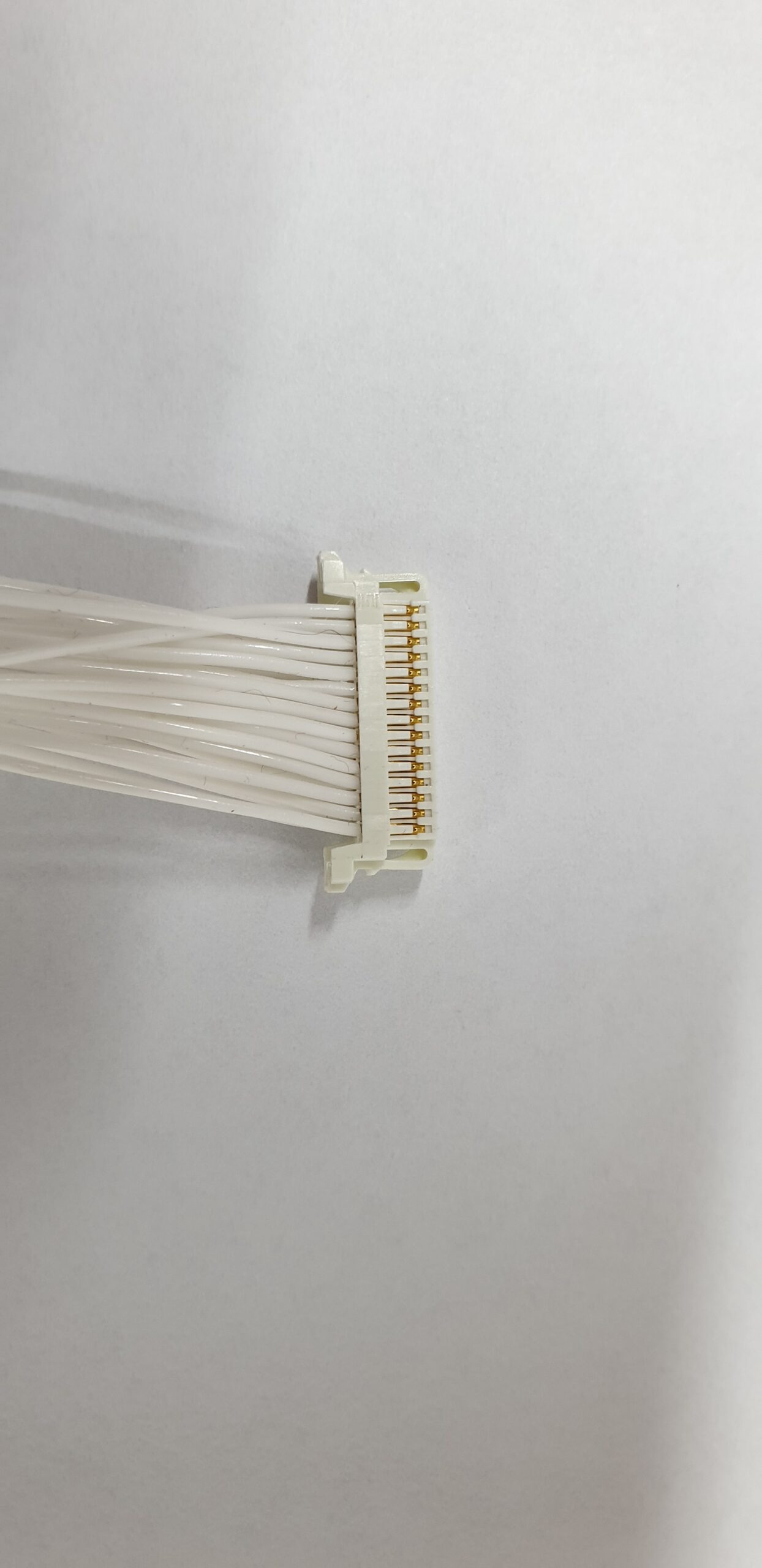

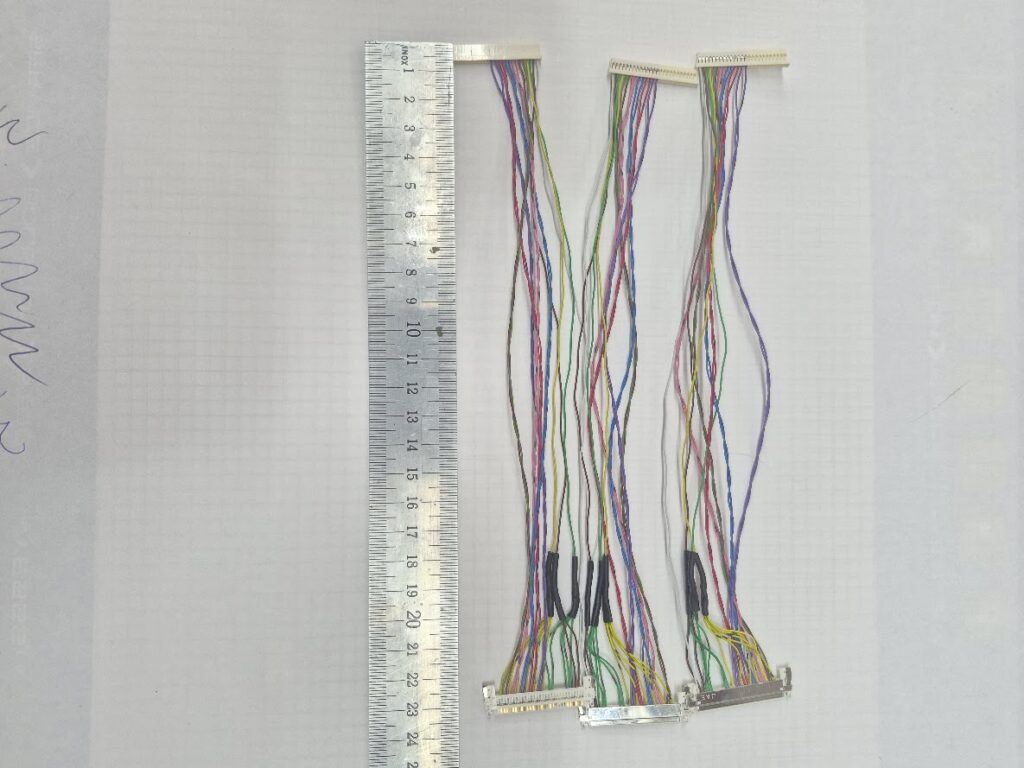

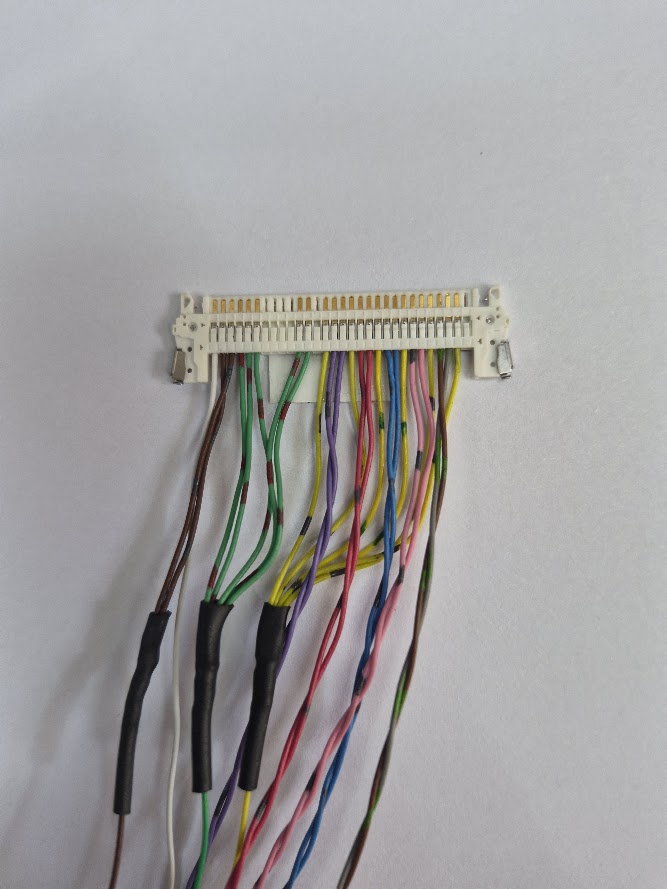

- Steckverbinderkontakte in Kabelbäumen
- Anschlussleitungen für Prüf- und Testsysteme
- Kontaktierungen in Netzwerktechnik
- Industrielle Geräteanschlüsse, Maschinenbau & Automotive
- Elektrische Verbindungen in Automatisierungssystemen
Durch ihre hohe Prozesssicherheit und reproduzierbare Qualität ist die Crimptechnik heute eine der wichtigsten Verbindungstechniken in der industriellen Kabelkonfektion.
Typische Fehlerbilder in der Praxis
Crimpfehler wirken sich oft sofort oder als Langzeitproblem aus. Typische Fehler sind:
- Falscher Querschnitt/Leiterklasse → unzureichende Pressung oder Überpressung
- Litzen abgeschnitten oder verletzt (z. B. durch falsches Abisolieren)
- Unvollständige Einführtiefe → reduzierte Kontaktfläche
- Beschädigte Isolation im Crimpbereich
- Werkzeugverschleiß → Streuung der Crimpqualität
Wichtige Einflussgrößen auf die Qualität
Die Qualität einer Crimpverbindung hängt insbesondere ab von:
- Leiteraufbau (feindrähtig/massiv), Querschnitt, Materialoberfläche.
- Crimpkontakt-Geometrie (für Querschnitt und Litzenklasse ausgelegt).
- Werkzeug (Crimpgesenk), Zustand/Verschleiß, korrekte EinstellungProzessparameter (z. B. definierte Pressgeometrie/Presshöhe).
- Korrekter Abisolierlänge und Einführtiefe des Leiters.
- Sauberer Verarbeitung (keine Litzenverletzung, keine Fremdpartikel).
Fazit
Die Crimptechnik ist ein mechanisches Fügeverfahren, bei dem ein elektrischer Leiter (eine Ader) und ein Verbindungselement (wie ein Stecker, Kabelschuh oder eine Aderendhülse) durch plastische Verformung dauerhaft und fest miteinander verbunden werden
